Vue d'ensemble du produit

Processus de soudage par rivage à chaud

Le rivetage à chaud est une méthode de soudage qui chauffe sélectivement des rivets thermoplastiques en passant par des trous prédéfinis du composant à joindre.une pression est appliquée pour former la tête du rivetLe joint est maintenu serré jusqu'à ce que le matériau fondu refroidisse et se solidifie, ce qui crée une liaison mécanique sûre entre le thermoplastique et le composant d'accouplement.

    Principaux avantages:

1. Aucune vibration pendant le traitement, vitesse rapide et efficacité élevée

2. Structure et procédé simples, excellente stabilité

3. Forte résistance à l'adhésion, résistance aux chocs et bonnes performances d'étanchéité

4. Performance à coût élevé

5. Pas besoin d'adhésifs, de solvants ou de fixations mécaniques ¢ économie d'énergie et écologique

6. Conception d'équipements universels, changement rapide du moule, adapté à une production flexible

Produits:

• Panneaux de garniture arrière gauche et droite (6 places, garniture inférieure à pilier D)

• Panneaux intérieurs à l'intérieur (5 places, garniture inférieure de la colonne D gauche)

• Matériau: PC+ABS

Le système d'automatisation du soudage à rivets chauds de Huazhuo est conçu pour l'assemblage de pièces en plastique intérieures et extérieures automobiles à haute résistance et à haute cohérence.

Le système intègre un rivetage à chaud contrôlé par servo, un contrôle thermique de précision et un positionnement automatisé.ce qui le rend adapté à une large gamme de composants de garniture automobile sur différentes plateformes de véhicules.

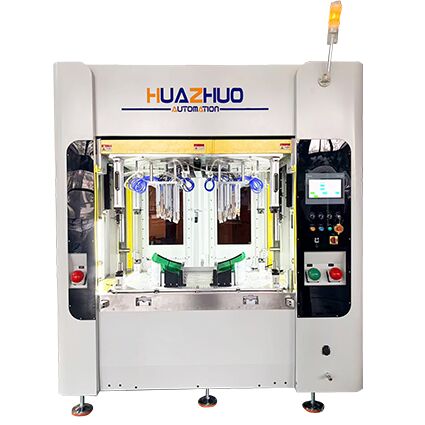

Cette machine est équipée de deux ensembles de moules, chacun conçu pour un produit différent.
Chaque moule contient deux cavités (parties gauche et droite), ce qui améliore considérablement la productivité.
Il fournit des performances de rivetage à chaud stables, efficaces et sans défaut.

Conçu spécifiquement pour les fournisseurs automobiles de niveau 1 et 2, le système garantit une grande répétabilité, une production intelligente et une dépendance minimale de l'opérateur.

Principaux avantages

1. Rivage à chaud synchrone à plusieurs points

• Précision de positionnement du rivage jusqu'à ±0,1 mm

• 12 à 48 points de rivet par cycle (personnalisables jusqu'à 96)

• Matériaux compatibles: PP, ABS, PC+ABS, TPO, etc.

• La courbe de chauffage servocommandée assure une formation de rivet stable et uniforme

2. Optimisé pour les applications de garniture arrière

spécialement conçus pour:
Panneaux de garniture arrière gauche et droite (garniture inférieure à pilier D pour 6 places)
Les caractéristiques sont les suivantes:

• Composants symétriques de grande taille

• Points de soudage multiples et niveaux de hauteur

• Formation synchrone de piquets de rivets de hauteurs différentes

• Protection intégrée contre les rayures et fixations de localisation précises

3. Changement de moule rapide et personnalisation élevée

• Base de la machine modulaire, changement de moule en < 15 minutes

• Prend en charge les modes de production à une station ou à deux stations

• Fixtures entièrement personnalisées selon la structure de garniture arrière

4Industrie 4.0 Connectivité intelligente

• Le système d'exploitation de l'appareil est basé sur les données de l'appareil

• La communication OPC-UA est prise en charge

• Les données de sortie comprennent:

  • Analyse du temps de cycle

  • courbes de hauteur des rivets

  • Surveillance des OEE

  • Alertes de maintenance prédictive

Scénarios d'application

Convient à la production d'une large gamme de pièces intérieures et extérieures automobiles, notamment:
Panneaux d'instruments, panneaux de garniture, composants décoratifs, pièces de sièges, garnitures, grilles, supports, etc.

Au-delà des applications automobiles, le rivetage à chaud est également applicable à divers composants électroniques et électriques tels que les assemblages de PCB, les boîtiers de compteurs, etc.

Compatible avec les fournisseurs de niveau 1 / niveau 2 desservant des marques telles que:
Toyota / Ford / GM / Hyundai / Geely / SAIC / Changan
Leapmotor / BYD / Tesla / XPeng, etc. Il est également possible d'envoyer un message à l'adresse suivante:

Spécifications techniques

Pourquoi choisir Huazhuo?

• 20,000 m2 d'installation interne de R&D et de fabrication

• 12 ans et plus d'expérience dans l'automatisation non standard automobile

• Des dossiers de livraison de projets OEM/Tier-1 étendus

• Équipement, outils et solutions de processus éprouvés

Service après-vente

• Garantie de qualité d'un an

• Assistance technique à distance (logiciel + vidéo)

• Installation sur site, mise en service et formation des opérateurs (facultatif)

• Remplacement rapide des pièces détachées essentielles
